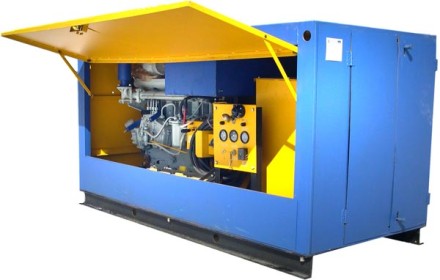

Агрегат сварочный двухпостовой АДД-2х2501В двигатель Д-144

Агрегат сварочный
2 поста 250А или 1 пост 400А, вспомогательный генератор 4кВт, на раме, дизель Д-144

Агрегат обеспечивает питание двух независимых сварочных постов при ручной дуговой сварке, наплавке и резке металлов постоянным током, а также питание электроинструмента и освещения.

Аттестован АЦ НАКС на НГДО, ГО, ОХНВП, КО, ПТО.
Аттестован АЦ "Газпром", включен в:
СТО ГАЗПРОМ 2-2.2-136-2007 "Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть I";
СТО ГАЗПРОМ 2-2.2-137-2007 "Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть II";
СТО ГАЗПРОМ 2-2.2-115-2007 "Инструкция по сварке магистральных газопроводов с рабочим давлением до 9,8МПа включительно" (Северо-Европейский газопровод);
"Инструкция по сварке магистрального газопровода "Бованенково-Ухта" с рабочим давлением до 11,8 МПа включительно".


Регулирование сварочного тока - ступенчатое в 4-х диапазонах: 25 - 75А, 75 - 130А, 130 - 200А, 200 - 250А производится дистанционно легким выносным регулятором с рабочего места сварщика на удалении до 20 метров от агрегата.

В агрегате установлен сварочный генератор ГД-2х2501У2, аттестованный по основным сварочным свойствам: начальному зажиганию дуги, стабильности процесса горения дуги, эластичности дуги, качеству формирования шва и разбрызгиванию металла. По результатам аттестации указанные свойства находятся на уровне или выше аналогичных характеристик коллекторных генераторов.

Конструкция генератора обеспечивает, в случае необходимости, параллельную работу постов на одну дугу. При этом токи постов суммируются и тем самым реализуется вариант однопостового 400-амперного генератора.

Агрегат обеспечивает устойчивую сварку на токах от 30А, имеет приборы контроля режима сварки - амперметр и вольтметр - на каждом сварочном посту. Взаимное влияние постов - не более 3%.

Агрегат имеет цельный сварной каркас из швеллера, защищающий его от механических повреждений в тяжелых условиях эксплуатации.

Емкость топливного бака 120 л - наибольшая среди всех известных агрегатов.

Рациональное расположение всех органов управления агрегата обеспечивает удобство в работе и доступ для технического обслуживания и ремонта.

Агрегат соответствуют нормам ГОСТ 2402 "Агрегаты сварочные. Общие технические требования", а также всем нормам безопасности (сертификат соответствия).

Температура эксплуатации агрегата от -40 до +400С.

Технические данные:
Режим сварки Число постов сварки 2
Номинальный сварочный ток поста, А (при ПН-60%) 250
Номинальное рабочее напряжение, В 30
Пределы регулирования сварочного тока, А 30-250
Напряжение холостого хода, В 90
Вспомогательный генератор электропитания
Мощность, кВт 4
Номинальное напряжение, В (при 50Гц) 230
Данные двигателя
Тип двигателя Д-144
Мощность двигателя, кВт/л.с. 37/50
Охлаждение воздушное
Номинальная частота вращения, об./мин 1800
Общие данные
Габаритные размеры, мм 2420 х 1000 х 1300
Масса, кг 1250
