Ручная дуговая сварка покрытыми электродами является самой распространённой среди всех видов сварки. Однако, напряжение холостого хода сварочных источников при работе на открытых площадках, в условиях повышенной влажности и в стеснённых условиях может явиться фактором повышенной опасности.

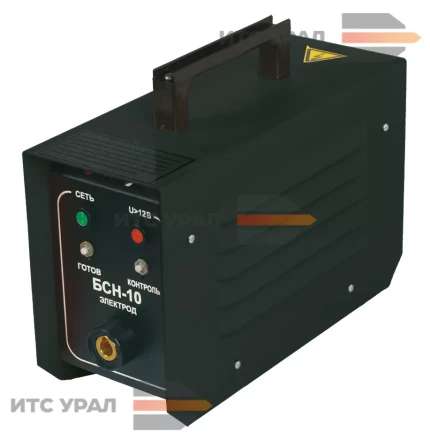

Для повышения электробезопасности электросварочных работ при ручной дуговой сварке предлагаем новый универсальный блок снижения напряжения холостого хода типа БСН-10 для выполнения сварочных работ на переменном и постоянном токе. Блок является вспомогательным средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода и применяется при проведении электросварочных работ внутри металлических ёмкостей, в колодцах, туннелях, на понтонах, в котлах, в отсеках судов.
Блок БСН-10 обеспечивает:
- Замыкание силовой цепи блока, при замыкании сварочной цепи активным сопротивлением, верхнее значение которого находится в диапазоне от 200 до 400 Ом
- Замкнутое состояние силовой цепи блока при протекании в сварочной цепи (в дуговом промежутке) сварочного тока, значение которого находится в диапазоне 50-500 А
- замкнутое состояние силовой цепи блока в течение времени выдержки не более 1 секунды после прекращения протекания сварочного тока в ней
- Размыкание силовой цепи после отработки времени выдержки (не более 1 секунды) с появлением дежурного напряжения на электрододержателе до величины 8,5-12 В
- Поддержание дежурного напряжения на электрододержателе при сопротивлении в сварочной цепи (дугового промежутка) более 500 Ом
- Сниженное напряжение на электрододержателе в случае выхода из строя любого элемента схемы
- Срабатывание защиты при неправильном подключении
- Срабатывание резервной защиты с выдержкой времени 1,24-1,45 секунд при выходе из строя элементов схемы блока
Напряжение питающей сети, В | 2х380/1х220 |
---|---|
Частота питающей сети, Гц | 50 |
Дежурное напряжение (сниженное напряжение), В | 8,5-12,0 |
Максимальный сварочный ток при ПВ35%, А | 500 |
Диапазон сварочного тока, А | 50-500 |
Время выдержки после прекращения сварки, не более, сек | 0,64 |
Время срабатывания, не более, сек | 0,04 |
Время задержки перед появлением дежурного напряжения, с, не более | 1 |
Расстояния между источником и блоком, не более, м | 5 |
Масса, не более, кг | 9 |
Габаритные размеры, не более, мм (ДхШхВ) | 355х160х280 |
