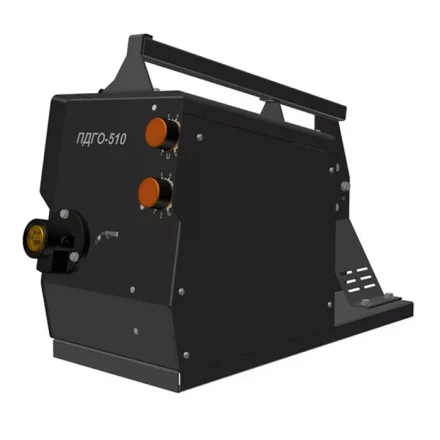

Полуавтомат сварочный ПДГО-510 предназначен для полуавтоматической сварки сплошной и порошковой проволокой на постоянном токе в среде защитных газов в комплекте с источниками для МИГ/МАГ сварки.
Полуавтомат сварочный ПДГО-510 - подающий механизм полузакрытого типа. Предназначен для работы с выпрямителем сварочным ВДУ-506С и др. сварочными выпрямителями, имеющими жесткую или комбинированную вольт-амперную характеристику. Внутри полуавтомата сварочного ПДГО-510 установлен 4-х роликовый редукторный привод с двумя прижимными регулировочными устройствами, электромагнитный клапан, плата управления сварочным процессом и газовый тракт. Органы управления сварочным режимом расположены на лицевой панели (резисторы регулировки скорости подачи сварочной проволоки и напряжения на дуге, переключатель двухтактный-четырехтактный режим).
На плате полуавтомата сварочного ПДГО-510 имеется регулировка времени отключения источника после прекращения подачи сварочной проволоки, времени продувки газа до и после сварки, регулировка времени выхода сварочного тока на установленный режим («мягкий старт»). Снаружи на отдельном кронштейне расположена кассета и тормозное устройство.
Полуавтомат сварочный ПДГО-510 может быть использован при работе непосредственно с полной бухтой электродной проволоки, уложенной на разматывающее устройство. Платы управления обеспечивает в отличие от других механизмов, стабилизацию скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подающего механизма.
Основные преимущества полуавтомата сварочного ПДГО-510:
- Плавная регулировка выходного напряжения сварочного источника и скорости подачи электродной проволоки с подающего механизма
- Обеспечивает стабилизацию скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, что позволяет производить качественную сварку на расстоянии до 50 метров от сварочного источника
- Стабильная скорость подачи сварочной проволоки при длине шлейфа горелки 3...5 м и изгибах шлейфа
- Автоматическое управление газовым трактом, сварочным источником и подающим механизмом посредством кнопки на горелке
- Два режима сварки: «Длинные швы» (4-х тактный режим) или «короткие швы» (2-х тактный режим)
- Наличие регулируемых режимов «Мягкий старт» и «Время растяжки дуги»
- Продувка газа до и после сварки
- Наличие режима заправки проволоки и режима проверки подачи газа
- Применение 4-х роликового механизма подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5м
- Универсальное тормозное устройство, соответствует европейскому стандарту
- Зубчатое зацепление подающего и прижимного роликов
- Подключение горелки через евроразъем
- Обеспечивает установку кассеты (диаметром 300мм) с проволокой весом 15 кг
- Подача сварочной проволоки может производиться непосредственно с кассеты или с бухты, уложенной на разматывающее устройство
- Подключается к любому типу сварочных источников для МИГ/МАГ.
Напряжение питающей сети, В | 27 |
---|---|
Номинальный сварочный ток, А | 500 |
Количество роликов, шт | 4 |
Диаметр электродной проволоки, мм, стальная / порошковая |
1,0-1,6 / 1,2-2,0 |
Скорость подачи электродной проволоки, м/ч | 120-1100 |
Тип разъема сварочной горелки | евроразъем |
Размер сварочной кассеты,мм | 300 |
Вместимость сварочной кассеты, кг | 15 |
Масса, кг | 18 |
Габаритные размеры (ДхШхВ), мм | 620х255х425 |
