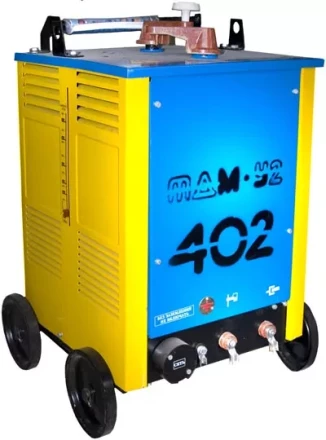

Сварочный трансформатор ТДМ-402 купить в Магнитогорске

Сварочный трансформатор
(70-460 А), 380В или 220В (ПН-60%) , любым электродом

Скачать описание в формате .pdf

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.

Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.

Для перемещения трансформаторы поставлены на 4 колеса.

Если не указано в заказе, поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.

Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги.



Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-402У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.

Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 75% при 15С.

Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).
Технические данные:
Номинальный сварочный ток при ПН-60% 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ) 70 - 200 А
диапазон больших токов (ДБТ) 200 - 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 - 78 В
ДБТ 60 - 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Потребляемая мощность 26,6 кВА
Габаритные размеры 560х590х860 мм
Масса140 кг
