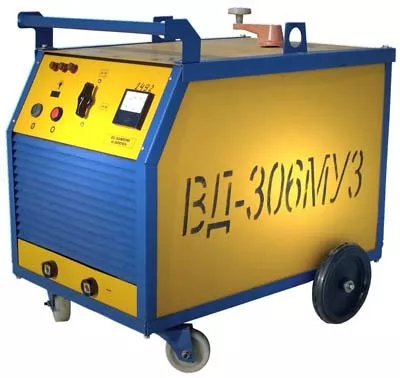

Выпрямитель ВД-306М служит для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током.
Конструктивное исполнение "Север" - для работы в тяжелых климатических условиях:
- силовой трансформатор изготавливается с трехслойной пропиткой лаком;
- комплектуется маской сварщика НН-10, электрододержателем ДЕ-2500 (на номинальный ток 500 А) и клеммой заземления фирмы «КОРД».
Выпрямитель имеет плавное механическое регулирование сварочного тока путём перемещения катушек при вращении рукоятки ходового винта. Обмотки трансформатора выполнены из медного провода и заключены в надёжные изоляционные обоймы.
Выпрямитель оснащен автоматической защитой от нарушения вентиляции и опасных перегрузок.
Для контроля режима сварки выпрямитель оснащен амперметром.
Выпрямитель аттестован по основным сварочным свойствам согласно ГОСТ 25616: начальному зажиганию, стабильности процесса горения, эластичности дуги, качеству формирования шва, разбрызгиванию металла и соответствует требованиям ГОСТ 13821 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия», а также всем требованиям безопасности.
Температура эксплуатации от -40 до +400С.
Технические характеристики: |
|
Номинальный сварочный ток, А (при ПН-60%) |
315 |
Номинальное напряжение дуги, В |
32,6 |
Пределы регулирования сварочного тока, А |
70 - 315 |
Напряжение холостого хода, В |
65 - 95 |
Номинальное напряжение питающей сети, В |
380 |
Номинальная частота, Гц |
50 |
Число фаз питающей сети |
3 (+N) |
Потребляемая мощность, кВА |
28 |
Габаритные размеры, мм |
810х640х755 |
Масса, кг |
145 |
