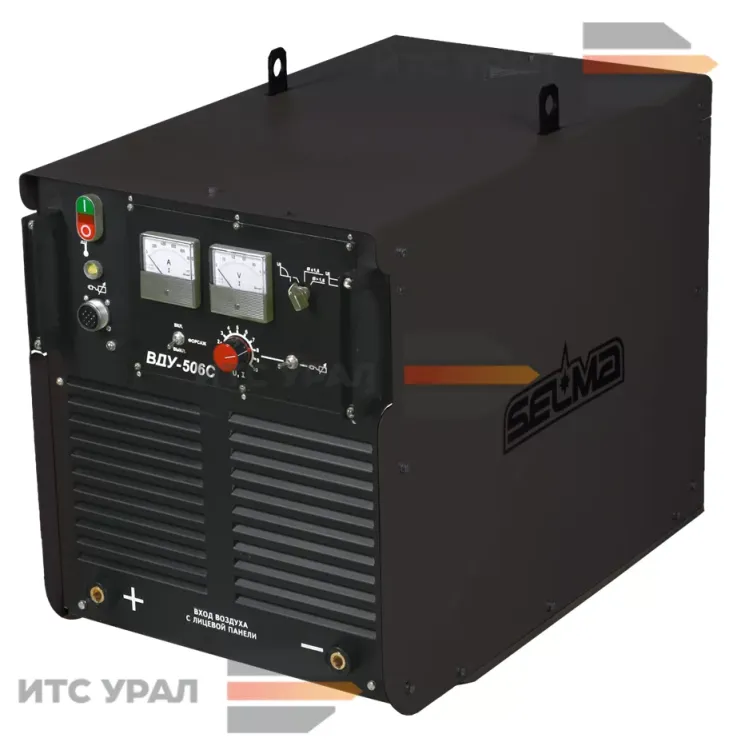

Выпрямитель сварочный ВДУ-506С предназначен для ручной дуговой сварки покрытыми электродами на постоянном токе, комплектации сварочных полуавтоматов и автоматов для сварки изделий из стали в среде защитных газов на постоянном токе.
Выпрямитель сварочный ВДУ 506С - регулируемый тиристорный выпрямитель с жесткой или падающей внешней характеристикой, ВДУ-506С широко известен и имеет одну из самых высоких сварочных характеристик в своем классе. Отличие от известных версий сварочных выпрямителей ВДУ-506 и ВДУ-505 заключается в том, что сварочный выпрямитель ВДУ-506С в режиме полуавтоматической сварки имеет специальную комбинированную вольт-амперную характеристику, обеспечивающую уменьшение разбрызгивания в 5 раз, увеличение производительности на 15%, улучшенное качество формирования сварного шва.
В комплекте с полуавтоматом сварочным ПДГО-510-5, со стабилизацией скорости подачи сварочной проволоки и возможностью удаления подающего механизма от сварочного выпрямителя на расстояние до 50м, оптимален для цеховых условий при сварке на токах дуги до 450А (ПВ=100%). Сварочные свойства выпрямителя ВДУ-506С приближены к лучшим инверторным источникам при сварке в смесях газов, а при сварке в углекислом газе он превосходит их. Обеспечивает эффективную сварку в вертикальном пространственном положении как «снизу-вверх», так и «сверху-вниз» с формированием обратного валика. Обеспечивает разбрызгивание электродного металла на уровне 3,5% в углекислом газе и не более 2% при сварке в смесях газов.
Выпрямитель сварочный ВДУ-506С имеет следующие основные технические решения:
- Плавное регулирование сварочного тока в режиме ММА и сварочного напряжения в режиме МIG/MAG
- Специальная комбинированная внешняя вольт-амперная характеристика
- Возможность предустановки напряжения на дуге при полуавтоматической сварке
- Наличие розетки 36 В для питания подогревателя газа
- Защита от тепловой перегрузки
- Быстросъемные, безопасные токовые разъемы
- Класс изоляции Н
- Принудительное охлаждение
Режим сварки | ММА | МИГ/МАГ |
---|---|---|
Напряжение питающей сети, В | 3х380 | |
Номинальный сварочный ток при ПВ-60%, А | 500 | |
Номинальный сварочный ток при ПВ-100%, А | 390 | |
Пределы регулирования сварочного тока, А | 50-500 | 60-500 |
Номинальное рабочее напряжение, В | 46 | 50 |
Напряжение холостого хода, В, не более | 85 | |
Потребляемая мощность при номин.свар.токе, кВА | 40 | |
Масса, кг, не более | 230 | |
Габаритные размеры (ДхШхВ), мм | 840х505 |
